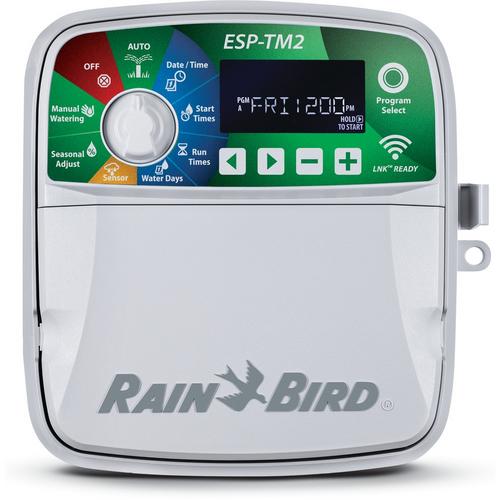

Eine fachgerechte Konfiguration des Bewässerungssystems ist das A und O für einen vitalen, sattgrünen Rasen und eine gesunde Außenanlage. Das Beregnungs-Steuergerät Rain Bird ESP-TM2 wird von Fachinstallateuren und versierten Anwendern gleichermaßen für seine hohe Zuverlässigkeit und die intuitive Benutzeroberfläche geschätzt. Diese Anleitung führt Sie Schritt für Schritt durch die komplette Systemprogrammierung, damit Sie Ihre Anlage souverän bedienen, das Wassermanagement optimieren und perfekte Ergebnisse erzielen, ohne einen Techniker hinzuziehen zu müssen.
Einstellung von aktuellem Datum und Uhrzeit: Die Basis des Erfolgs
Bevor Sie die eigentliche Beregnung planen können, muss das Steuergerät das genaue Datum und die Uhrzeit kennen. Ohne diesen Schritt wird Ihr Bewässerungsplan niemals korrekt ausgeführt.
- Drehen Sie den Wahlschalter auf die Position Date and Time.
- Auf dem Display sehen Sie einen blinkenden Parameter (Tag, Monat oder Jahr). Stellen Sie den aktuellen Wert mit den Tasten Plus (+) und Minus (-) ein.
- Mit der rechten Pfeiltaste navigieren Sie zum nächsten Parameter (vom Tag zum Monat, dann zum Jahr).
- Automatischer Kalender: Mit der Eingabe des Jahres ist die Einstellung nicht beendet – das Gerät verfügt über einen internen Kalender, der dem gewählten Datum automatisch den korrekten Wochentag zuordnet.
- Drücken Sie die rechte Pfeiltaste weiter, um zur Einstellung der Uhrzeit zu gelangen. Stunden und Minuten werden separat mit den Tasten + und - konfiguriert.
- Wahl des Zeitformats: Um zur Einstellung des 12/24-Stunden-Formats zu gelangen, müssen Sie sich mit der rechten Pfeiltaste durch alle vorherigen Parameter bis zum Ende klicken. Wir empfehlen, den 24-Stunden-Modus beizubehalten, um maximale Übersichtlichkeit zu gewährleisten und Verwechslungen zwischen Morgen- und Abendstunden (AM/PM) auszuschließen.
Planung der Startzeiten (Start Times)
Hier legen Sie fest, zu welcher exakten Uhrzeit der komplette Beregnungszyklus ausgelöst werden soll.
- Drehen Sie den Wahlschalter auf die Position Start Times.
- Das Steuergerät bietet bis zu vier Startzeiten. Für eine Standard-Rasenfläche reicht in der Regel jedoch ein Start (beispielsweise um 06:00 Uhr morgens) völlig aus.
- Die Uhrzeit passen Sie in 15-Minuten-Schritten mit den Tasten + und - an.
- Belassen Sie die übrigen Startzeiten (2, 3 und 4) im Modus „OFF“, sofern keine mehrmalige Beregnung pro Tag erforderlich ist.
Beregnungsdauer der einzelnen Stationen (Run Times)
Eine „Station“ (Sektor/Zone) repräsentiert einen spezifischen Bereich der Außenanlage, der über ein Magnetventil gesteuert wird. Jede Zone kann einen unterschiedlichen Wasserbedarf aufweisen.
- Drehen Sie den Wahlschalter auf die Position Run Times.
- Das Display zeigt die Nummer der Station an (z. B. Station 1). Mit den Pfeiltasten (rechts/links) wechseln Sie zwischen den Stationen.
- Konfigurieren Sie für jede aktive Station die Netto-Laufzeit mit den Tasten + und - (z. B. 10 Minuten). Wenn Sie nach der letzten Station die Pfeiltaste drücken, kehrt der Zyklus zur ersten Station zurück.
Auswahl der Beregnungstage (Water Days): Kalender vs. Intervall
Mit dem Rain Bird ESP-TM2 können Sie präzise steuern, wann bewässert wird und wann das System ruht.
- Kalendergesteuerte Beregnung (spezifische Wochentage):
- Mit den Tasten + und - wählen Sie für jeden Wochentag den Status ON (Tropfensymbol) oder OFF (durchgestrichener Tropfen).
- Intervallbewässerung (Zyklen):
- Klicken Sie sich mit der rechten Pfeiltaste über den Sonntag hinaus. Im Modus „Day Cycle“ können Sie ein Intervall von 2 bis 31 Tagen festlegen (z. B. bedeutet die Ziffer 3 eine Bewässerung an jedem dritten Tag).
- Wichtiger Parameter „Days Remaining“: Gibt an, wann der nächste Zyklus startet. Der Wert 0 bedeutet, dass heute bewässert wird. Der Wert 1 bedeutet, dass noch ein Tag bis zur nächsten Beregnung verbleibt (es wird morgen bewässert).
- Schnellzugriff für gerade und ungerade Tage: Wenn Sie nur an geraden oder ungeraden Kalendertagen beregnen möchten, halten Sie im Menüpunkt Water Days beide Pfeiltasten gleichzeitig gedrückt (links und rechts). So wechseln Sie in die Modi „Even“ (gerade) oder „Odd“ (ungerade).
Wichtig: Stellen Sie den Wahlschalter nach der Konfiguration der Tage wieder auf die Position AUTO zurück.
Fortgeschrittene Funktionen des Rain Bird ESP-TM2: Regensensor und Saisonale Anpassung
Diese Funktionen unterstützen Sie bei einem intelligenten Wassermanagement, ohne dass Sie das gesamte Programm mühsam umprogrammieren müssen.
Bodenfeuchte-/Regensensor: In der Position „Sensor“ können Sie einen angeschlossenen Sensor einfach mit den Tasten + und - aktivieren (Bypass) oder deaktivieren. Ist der Sensor deaktiviert, ignoriert das Steuergerät Niederschläge und beregnet stur nach Plan.
Saisonale Anpassung (Seasonal Adjust) – Der schnellste Weg zur Effizienz: Diese Funktion skaliert die Laufzeiten aller Stationen gleichzeitig auf prozentualer Basis. Ein ideales Werkzeug für eine schnelle Reaktion auf Witterungsumschwünge:
- Bei Hitzeperioden: Erhöhen Sie den Wert z. B. auf 120 % oder 150 %, wodurch sich die Laufzeiten proportional verlängern.
- Im kühleren Herbst: Reduzieren Sie den Wert z. B. auf 50 %. Anstatt 10 Minuten läuft jede Station dann nur noch 5 Minuten.
- Die hinterlegten Basiswerte in der Position Run Times bleiben davon unberührt; es ändert sich lediglich die aktuelle Ausführungsdauer.
Regenverzögerung (Delay): Meldet die Wetterprognose schwere Gewitter, belassen Sie den Schalter auf AUTO und halten Sie die Plus-Taste (+) gedrückt. Geben Sie die Anzahl der Tage ein (z. B. 3 Tage), für die das System pausieren soll. Nach Ablauf dieser Frist kehrt das Gerät automatisch zum regulären Beregnungsplan zurück.
Manueller Start der Beregnung: Bei sofortigem Wasserbedarf
Mitunter ist eine außerplanmäßige Wässerung der Rasenfläche erforderlich, etwa nach einer Düngung oder bei extremer Trockenheit.
- Start des kompletten Programms: Nutzen Sie in der Position AUTO die Funktion „Hold to start“ – halten Sie einfach die rechte Pfeiltaste gedrückt. Das Display zeigt das aktive Programm (meist „Program A“) und startet alle Stationen der Reihe nach.
- Start einer spezifischen Station: Wählen Sie in der Position „Manual Watering“ oder in „AUTO“ mit den Pfeiltasten die gewünschte Station, passen Sie die Laufzeit an und halten Sie die rechte Pfeiltaste gedrückt.
- Sofortiger Abbruch: Um eine manuelle Beregnung abzubrechen, drehen Sie den Wahlschalter auf OFF, warten Sie mindestens 3 Sekunden, bis der Zyklus endgültig abgebrochen ist, und stellen Sie ihn dann wieder auf AUTO.
Fehlerbehebung: Reset des Steuergeräts
Reagiert das System nicht mehr oder möchten Sie mit einer sauberen Konfiguration neu beginnen, stehen Ihnen zwei Optionen zur Verfügung. Unterscheiden Sie diese sorgfältig, um keinen unbeabsichtigten Datenverlust zu erleiden.
ARTEN DES RESETS:
- Soft-Reset (Neustart der Funktionen): Entfernen Sie die untere Abdeckung des Anschlussraums. Führen Sie einen dünnen Gegenstand (z. B. einen Zahnstocher) in die kleine Öffnung mit der Beschriftung Reset ein und drücken Sie kurz. Dieser Schritt startet das System neu, Ihre programmierten Daten bleiben jedoch erhalten.
- Factory Reset (Rücksetzen auf Werkseinstellungen): Um den gesamten Speicher restlos zu löschen, drehen Sie den Wahlschalter auf die Position Seasonal Adjust und halten Sie beide Pfeiltasten (links und rechts) gleichzeitig gedrückt. Sämtliche Konfigurationen werden gelöscht und das Gerät befindet sich im Auslieferungszustand.
Fazit und Empfehlung
Das Steuergerät Rain Bird ESP-TM2 ist ein erstklassiges Instrument, das professionelle Steuerungsfunktionen mit einer bemerkenswert einfachen Bedienung vereint. Der Schlüssel zu einem effizienten Betrieb liegt darin, Funktionen wie Seasonal Adjust aktiv zu nutzen. So optimieren Sie Ihren Wasserverbrauch und führen Ihrer Außenanlage stets exakt die Wassermenge zu, die sie benötigt. Mit dieser Anleitung halten Sie die volle Kontrolle über Ihr Bewässerungsmanagement in Ihren eigenen Händen.
